継手の角度・開先加工

1 月のコラムでご案内いたしました「２０１８年お問合せ内容と件数」に“切断加工及び 開先加”のお問合せ件数ご案内させて頂いていましたが、多くは下記図面のような角度加 工です。基本４５°、９０°、１８０°エルボを使ってカットしています。その時開先加工 もＪＩＳ規格に則して加工させて頂きます。しかし、下図②特殊肉厚（ＳＣＨ）に変更のよ うなご指定はあまりありません。メーカーとしてみればそのような条件も対応できますの で是非ご相談下さい。私が初めて開先加工をご依頼いただいたのが大径継手でした。その時 は当然内径開先の指定がありました。 お問合せお待ちしております。 なお、次回はさらに特殊な加工をご案内いたします。

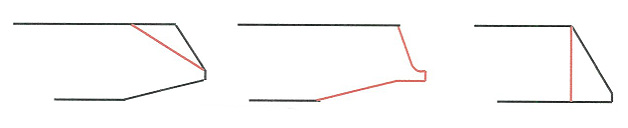

① 特殊角度エルボ

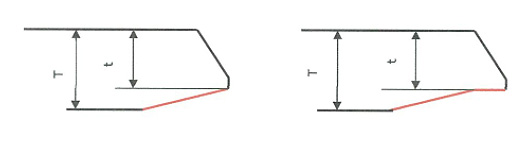

② 特殊肉厚（ＳＣＨ）に変更

③ 開先形状の変更
